产品概述

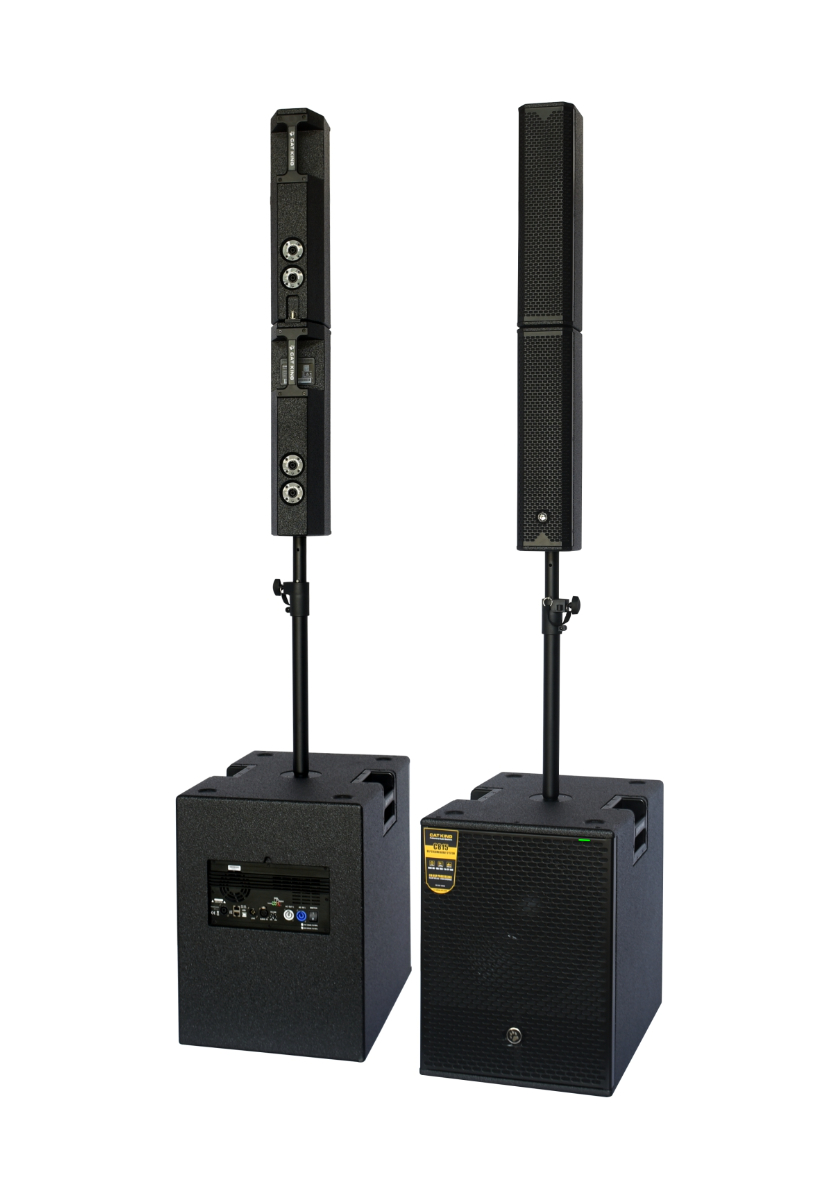

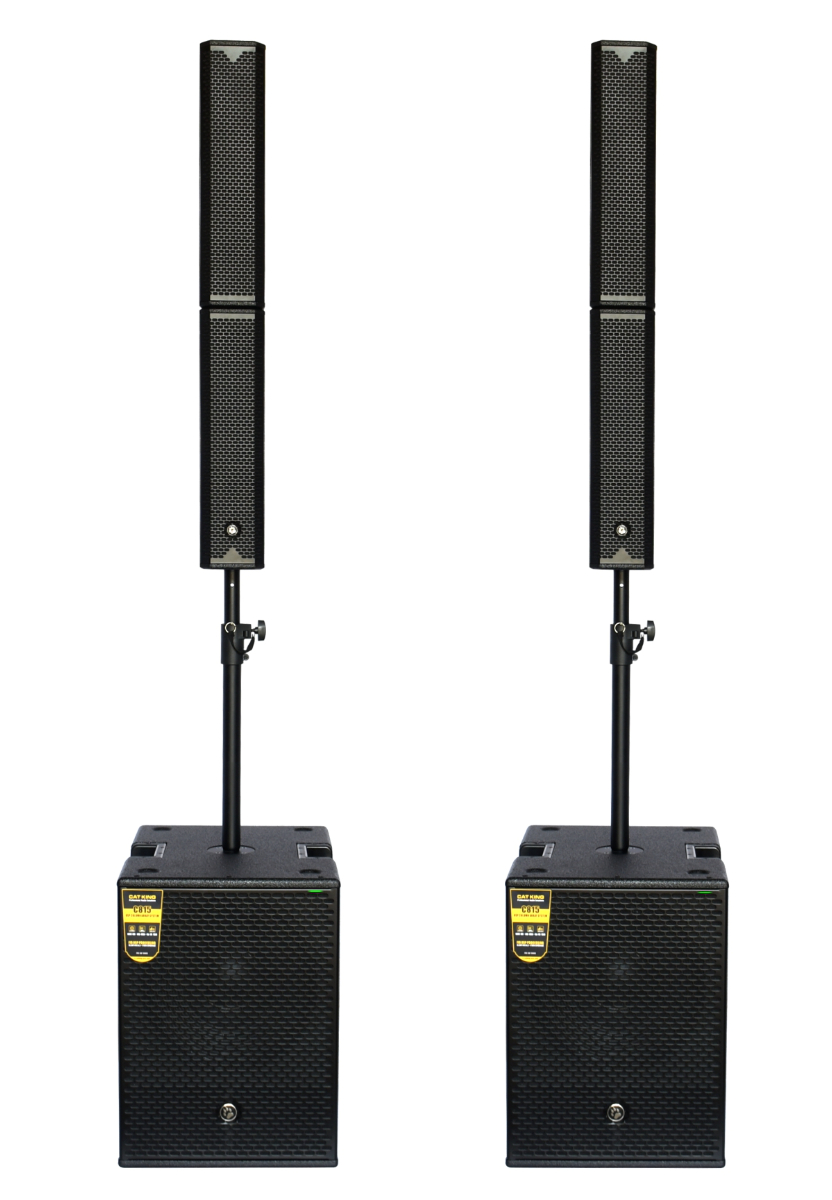

C815由二只音柱扬声器C4和一只有源低音炮C15DSP组成, 非常合适的尺寸是关键因素,高功率便携式和安装式专业应用。时尚的立柱设计和灵活的索具选项使其成为各种音响应用的明智选择。坚固耐用的高品质多层胶合板柜子易于携带,音柱和低音炮均配有符合人体工程学的手柄。音柱可以单独使用，也可以与低音炮配对使用，垂直连接以提高垂直覆盖范围。从箱体到最终的质感和坚固的防护格栅，C815为路演上的密集使用提供了最大的强度，并且可以用于固定安装。C815更紧凑更轻巧。二通道数字放大器为系统(低频输出1000W, 高频输出500W)。强大的DSP处理声音，包括分频，相位校正，限制和保护，可实现真实的声音再现，再加上一只高效率的15寸直射式大功率低音炮，可提供高清晰度的人声清晰度和令人难以置信的动态。可广泛应用在流动演出、婚庆、商业活动、宴会厅、乐队、多功能厅等场所。
|
111111111111 |
|
 |
111111 |
 |
| C15DSP有源超低频音箱非常适合与C4/C4H音柱扬声器配合使用，它是低音直射倒相型低音炮，配置4英寸(100mm)散热音圈, 具有扩展的低频，出色的清晰度和一流的性能 |
|
C4/C4H是一款紧凑式音柱扬声器，采用便携式，轻巧而坚固的设计，可提供高功率处理能力和出色的声音性能。其多功能，紧凑的外壳设计使C4/C4H非常适合室内扩声和安装的声音环境，可提供清晰的声音质量和令人印象深刻的中频性能。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

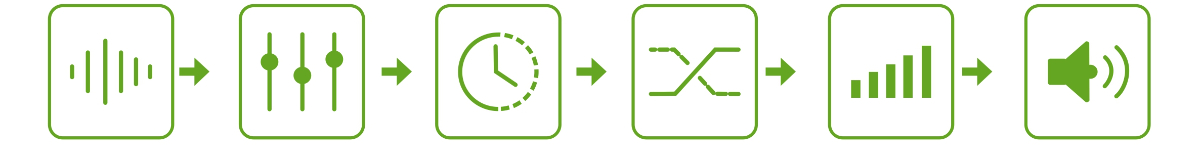

DSP处理声音
包括分频，相位校正，限制和保护
|
强大的D类放大器

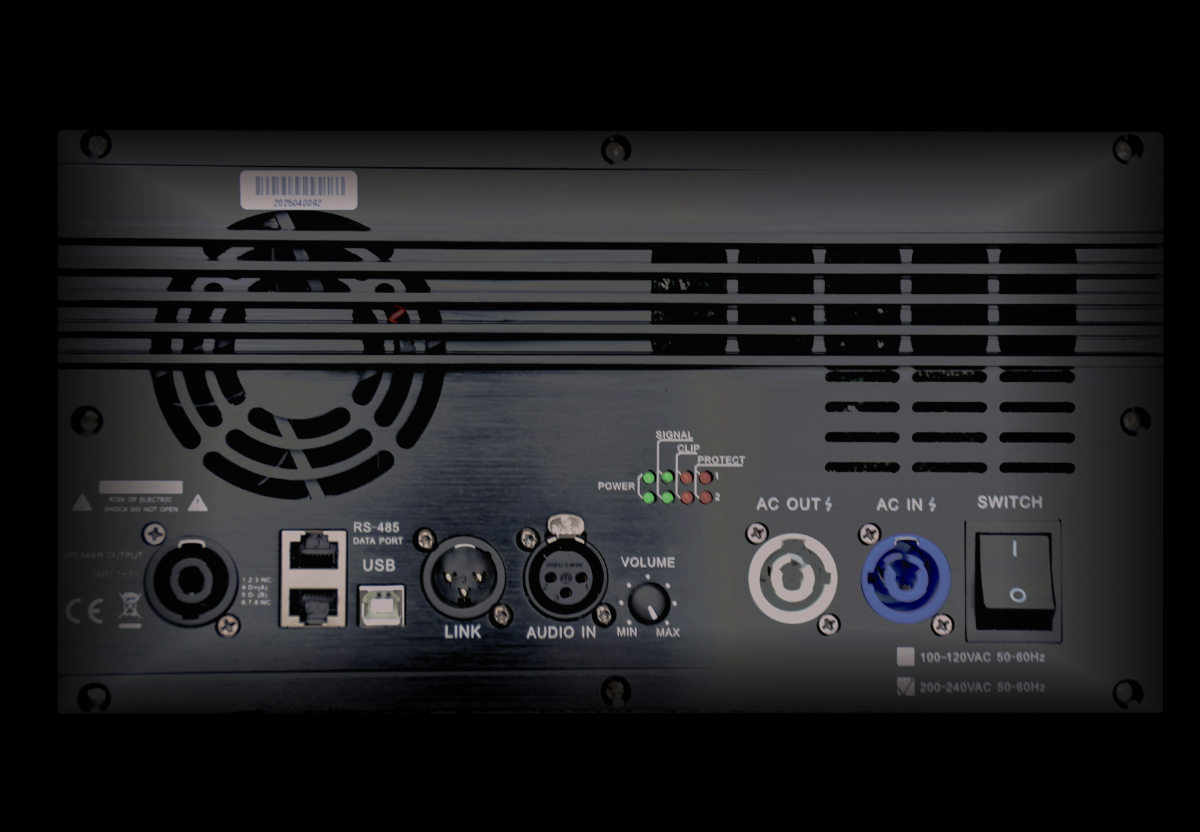

CAT KING的C815选用D类功率放大器技术将巨大的性能和高效率集成到一个轻量级解决方案中。CAT KING的放大器可提供超快的起音、逼真的瞬态响应和令人印象深刻的音频性能。该放大器采用坚固的加工铝结构，不仅可以在运输过程中稳定放大器，还有助于无风扇散热。所有放大器均配备 SMPS 电源部分，以产生最大输出和最小重量。
|
111 | |
| 1 |
 |
11111111111 |
 |
|
|
优秀的扬声器
LF460N-25 是一款高效率的钕制4英寸中高频音扬声器。高灵敏度、出色的线性度和非常高的功率处理能力。磁性结构由大型钕磁铁提供动力，可在间隙中提供极高的磁通密度。新型超通风磁性组件设计提供出色的散热和较低的功率压缩。为音圈、磁铁组件和盆架提供特殊的空气强制通风。
|
1111 |
 |
 |
内阁功能性设计
CAT KING 工程师建造了一个创新的外壳，由刚性桦木胶合板和1.5mm穿孔网组成，并带有侧顶面集成手柄，以方便搬运。2只C4/C4H扬声器可以分别放入箱体下面的两个导向孔内，从而最大程度的节省运输空间。
|
| 规格参数 Specificatin | C4 / C4H | C15DSP |
|
产品设计 Design |
紧凑型音柱音箱 Compact column speakers |
有源超低频音箱 Active Subwoofer |
|
系统类型 SystemType |
4x4英寸音柱扬声器 4x4" Column speakers |
15英寸低音炮 15"Subwoofer system |
|
额定阻抗 Nominal Impedance |
8Ω |
8Ω |
|
功率处理能力 Power Handling: |
|
集成功放模块 DSP工厂预设 (电平、延迟、工厂均衡器预设) |
|
额定功率 RMS（瓦特） |
120W / 150W |
1000W+500W (两通道输出 2-channel output) |
|
长期最大信号功率 MUSIC（瓦特） |
240W / 300W |
|
|
短期峰值功率 PEAK（瓦特) 10ms |
480W/ 600W |
|
|
灵敏度 Sensitivity |
92dB / 95dB 声压级SPL 1W@1m |
102dB 声压级SPL 1W@1m |
|
频率响应 Frequency Response (+-3dB) |
100Hz - 18KHz / 90Hz-18KHz |
42Hz - 180Hz |
|
频率响应 Frequency Response (+-10dB) |
90Hz - 19KHz / 80Hz-20KHz |
36Hz - 220Hz |
|
交叉频率 Crossover Frequency |
无 |
内部调控 Internal Control |
|
声压级 SPL 连续/最大Program/Max 1M |
103dB / 109dB 106/112分贝 (计算值Calculated) |
124dB / 130dB (计算值 Calculated) |
|
|
|
|
|
|
|
|
| 驱动器部分 Transducer Details |
|
|
|
中高/低频驱动器 MF/LF Driver: |
LF490F-25 或 LF460N-25 |
LF15220F-100S |
|
中高/低频尺寸 MF/LF Size |
4" (100mm) |
15" (300mm) |
|
中高/低频音圈尺寸 MF/LF Voice coil Size |
1" (25mm) |
4" (99.6mm) |
|
中高/低频磁体结构 MF/LF Magnet |
90毫米铁氧体磁圈 或铷磁体 90mm Ferrite or NdFeB |
220毫米 铁氧体磁圈 220mm Ferrite |
|
中高/低频框架材质 MF/LF Framework |
铁 Ferrite Tapered |
铝 锥体 Aluminum Tapered |
|
|
|
|
|
|
||
|
|
|
|
| 箱体及附件部分 Cabinet and Accessories |
|
|
|
输入连接器 Input Connectors wiring |
2 个卡侬座 (1正极 / 1负极) 2x XLR (1+ / 1-) |
SpeakON NL4MP x 3（并行x2，输出x1） |
|
索具和硬件 Rigging and Hardware |
4个M8螺栓安装点 螺杆连接Bolt mounting points |
顶部螺纹圆插座 Top threaded round socket |
|
手柄 Handle |
无 |
侧面1个,共2个 |
|
箱体形状 Cabinet type |
梯形 CNC制造 Trapezoid. CNC production |
矩形 CNC制造 Square. CNC production |
|
外壳材料和表面处理 Enclosure Material |
15毫米 胶合板 15mm MDF |
18毫米 多层桦木夹板 18mm Birch plywood |
|
外壳涂层及颜色 Enclosure Coating |
耐用黑色雨点柒覆盖 Durable Black |
耐用黑色雨点柒覆盖 Durable Black |
|
格栅材料和处理 Grille |
黑色网 防潮防尘透声网布Moisture & Dustproof mesh |
黑色网 防潮防尘网布Moisture & Dustproof mesh |
|
移动和保护 Move and Protection |
底部3个橡胶脚垫 3 Rubber feet on the bottom |
底部4个橡胶脚垫 4 Rubber feet on the bottom |
|
产品尺寸 – 未包装 dimensions (Unpackaged)： |
|
|
|
正面高度 Front height |
550mm ( 21.65") |
615mm ( 24.22") |
|
后面高度 Back height |
550mm ( 21.65") |
615mm ( 24.22") |
|
正面宽度 Front width |
150mm ( 5.9") |
360mm ( 14.17" |
|
后部宽度 Back width |
150mm ( 5.9") |
360mm ( 14.17") |
|
深度 Depth |
160mm ( 6.3") |
408mm ( 16.06") |
|
产品尺寸 – 包装 package dimensions： |
|
|
|
高度 Height |
600mm ( 23.62") |
680mm ( 26.77") |
|
正面宽度 Front width |
205mm ( 8.07") |
435mm ( 17.13") |
|
后部宽度 Back width |
205mm ( 8.07") |
435mm ( 17.13" |
|
深度 Depth |
460mm ( 18.11") |
480mm ( 18.9") |
|
重量 Weight: |
|
|
|
净重 Net Weight |
5Kg (11Ibs) / 3.8Kg(8.4Ibs) |
28Kg (61.7Ibs) |
|
总重量 Total Weight |
11Kg (24Ibs) / 9Kg(19.8Ibs) |
32Kg (70.5Ibs) |
