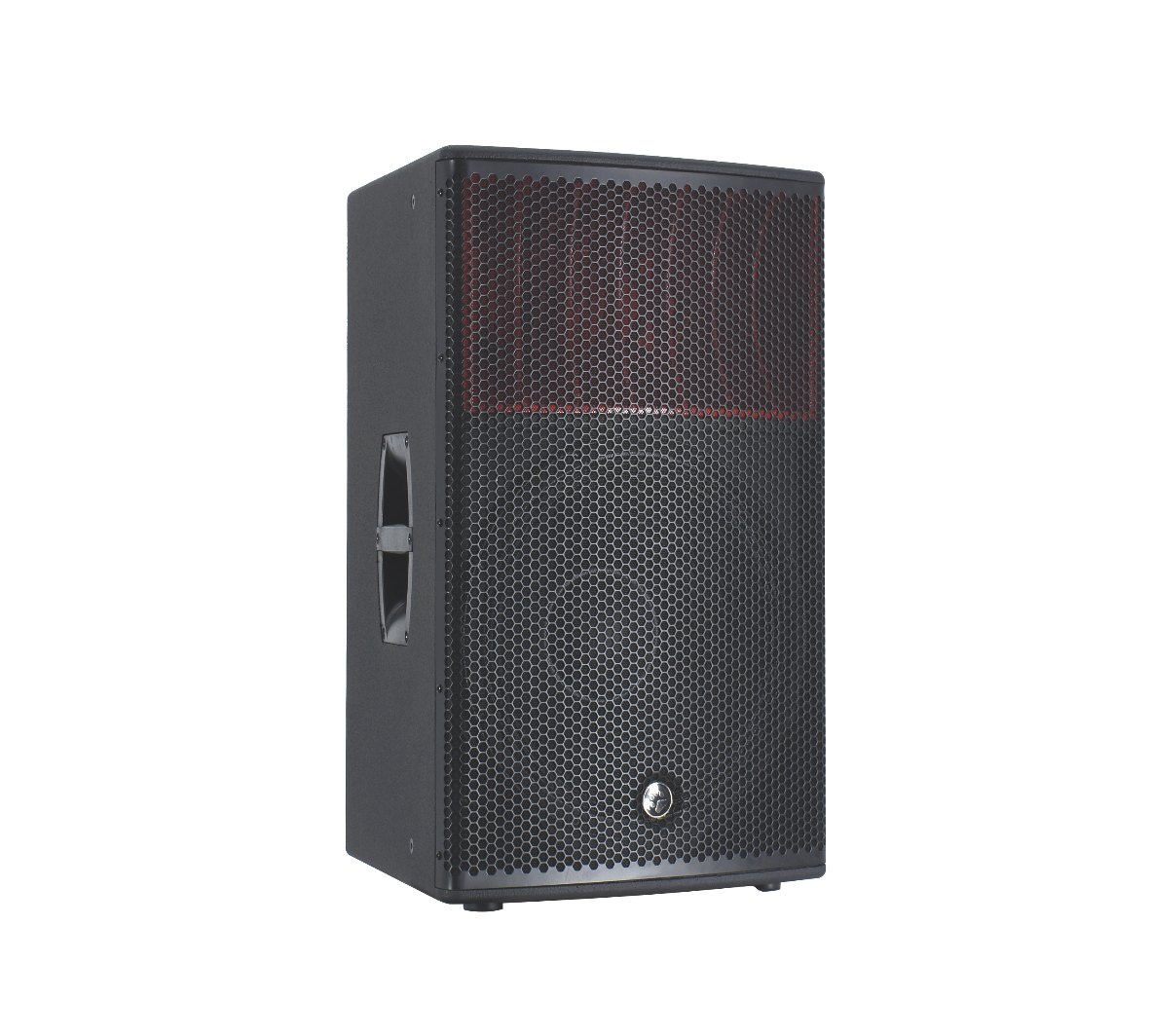

V5 / V5H  是同类产品中最轻便、最强大的15英寸高性能扬声器。它能提供极高的输出和动态以及极高的线性度和精度。它是一款二路被动系统，配备强大的4英寸音圈大功率低音扬声器和高性能的3英寸铷磁高频压缩驱动器, 他们是户内外扩声、现场表演和活动的理想专业扬声器。

产品特性 ■  二分频二单元全频专业扬声器 ■  高功率15” 低频扬声器,  4”（99.6mm）散热音圈 ■  3” 钕磁钛振膜高频压缩器 ■ CAT KING设计的波导号筒 ■ 数字高频信号限制设计, 可保护高频驱动器免受过量功率的影响，而不会中断性能

V系列是一款高性能二分频大功率专业扬声器，CAT KING 工程师团队针对不同应用需求进行了全面的声学优化。采用先进的波导号筒技术，实现更宽广的覆盖角度、更均匀的声场分布以及更远的声音投射距离，为巡演、现场演出及固定安装等专业扩声应用提供出色的声音表现。

V系列所采用的驱动单元均根据产品定位进行精确选型与定制化匹配，在实现高性能的同时，兼顾系统整体的成本效益，使各单元之间拥有高度匹配的声学性能与出色的系统协同性。

V系列配备一只 3英寸钕磁（74.4 mm）钛膜高频驱动器，以及一只采用 4英寸（99.6 mm）散热音圈的高功率15英寸低频驱动器，在不同应用环境下均能提供充足的功率承载能力与强劲的高声压级输出。系统具备出色的灵敏度、宽广的频率响应和卓越的动态表现，在保持高性能的同时拥有极具竞争力的性价比。

凭借强大的功率输出、精准的声音表现和可靠的系统性能，V系列适用于多种巡演、现场演出及固定安装扩声应用，尤其适合对人声清晰度、乐器还原及整体声压表现具有较高要求的专业扩声场景。V系列既可作为独立扩声系统使用，也可与 CAT KING 其他产品灵活组合，构建更加完整、可扩展的专业音频系统。


先进的波导号筒技术

CAT KING 工程师团队针对 V 系列产品进行精密声学设计与优化，全面提升系统的扩声性能，实现更宽广的覆盖角度、更均匀的声场分布以及更出色的远距离声音投射能力。

配置大功率高性能驱动器

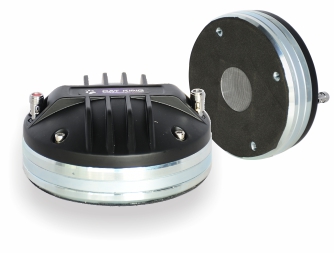

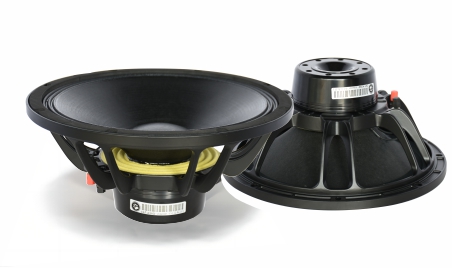

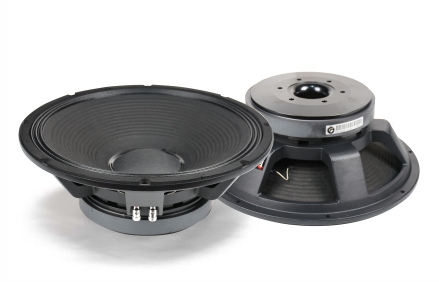

	3” 钕磁体压缩器		V5H配置：15“钕磁体大功率驱动器， 4” 音圈		V5配置： 15“”大功率驱动器 ，4”音圈。

参数规格

型号名称                                                   V5                                                              V5H

声学部分

                          产品设计                                    二分频高性能专业音箱                                             二分频钕磁高性能专业音箱

                        产品类型                                    15英寸全频无源扬声器                                             15英寸全钕磁无源扬声器

                        额定阻抗                                    8欧姆                                                                       8欧姆

                        功率处理能                                额定功率RMS（W）700瓦                                        额定功率RMS（W）800瓦
                                                                         长期最大信号功率MUSIC（W）1400瓦                     长期最大信号功率MUSIC（W）1600瓦
                                                                         短期峰值功率PEAK 10ms（W) 2800瓦                      短期峰值功率PEAK 10ms（W) 3200瓦

                        灵敏度                                       99分贝声压级 1W@1m                                            103分贝声压级 1W@1m

                        频率响应(+-3dB)                       55 Hz-18 kHz                                                           50 Hz-18 kHz

                        频率响应(+-10dB)                     49 Hz-20 kHz                                                           45 Hz-20 kHz

                        交叉频率                                   1.4 kHz                                                                     1.7 kHz

                        声压级(1M) 连续/最大              122分贝 / 128分贝 (计算值)                                       125分贝 / 131分贝 (计算值)


 驱动器部分

                       LF低频驱动器:                          LF15220F-100                                                            LF15Neo-100

                       LF尺寸                                     380 毫米 (15 英寸)                                                      380 毫米 (15 英寸)

                       LF音圈尺寸                              99.6 毫米 (4 英寸)                                                       99.6 毫米 (4 英寸)

                       LF磁体结构                              220毫米铁氧体磁圈                                                     钕磁体磁圈

                       LF 框架材质                             铝 锥体                                                                       铝 锥体

                       HF高频驱动器:                         HF Neo-3                                                                   HF Neo-3

                       HF高频驱动器类型                  圆顶压缩驱动器                                                            圆顶压缩驱动器

                       HF线圈尺寸                           74.4 毫米 (3 英寸)                                                         74.4 毫米 (3 英寸)

                       HF吼口尺寸                           38 毫米 (1.4 英寸)                                                         38 毫米 (1.4 英寸)

                       HF高频磁体结构                     钕磁体磁圈                                                                   钕磁体磁圈

                       HF振动膜材质                        钛金属                                                                           钛金属

                       号筒波导型                            恒定长方型                                                                    恒定长方型

                       标称覆盖范围 (HxV)               90° × 70°                                                                      90° × 70°

                       保护                                     独立的高频信号有效值限制                                              独立的高频信号有效值限制



箱体及附件部分

                       输入连接器                          2 个卡侬座 (1+ / 1-)  接线盒                                            2 个卡侬座 (1+ / 1-)  接线盒

                       索具和硬件                          9个M8螺栓吊环安装点                                                     9个M8螺栓吊环安装点

                       手柄                                    侧面各1个                                                                        侧面各1个

                       箱体形状                              梯形 CNC制造                                                                 梯形 CNC制造

                       外壳材料和表面处理             18毫米 多层夹板                                                              18毫米 多层夹板

                       外壳涂层及颜色                    坚硬黑色聚脲涂层                                                            坚硬黑色聚脲涂层

                       格栅材料和处理                    1.5mm黑色穿孔网,  防潮防尘透声纤维背衬                      1.5mm黑色穿孔网,  防潮防尘透声纤维背衬

                       移动和保护                           底部4个橡胶脚垫                                                             底部4个橡胶脚垫



产品尺寸 – 未包装：

                      正面高度                               720 毫米                                                                        720 毫米

                      后面高度                               720 毫米                                                                        720 毫米

                      正面宽度                               437 毫米                                                                        437 毫米

                      后部宽度                               190 毫米                                                                        190 毫米

                      深度                                      470 毫米                                                                        470 毫米


产品尺寸 – 包装：

                      高度                                     780 毫米                                                                        780 毫米

                      正面宽度                              545 毫米                                                                        545 毫米

                      后部宽度                              545 毫米                                                                        545 毫米

                      深度                                     545 毫米                                                                       545 毫米
重量

                      净重                                    38 公斤                                                                          30公斤

                      总重量                                 42 公斤                                                                          35 公斤
