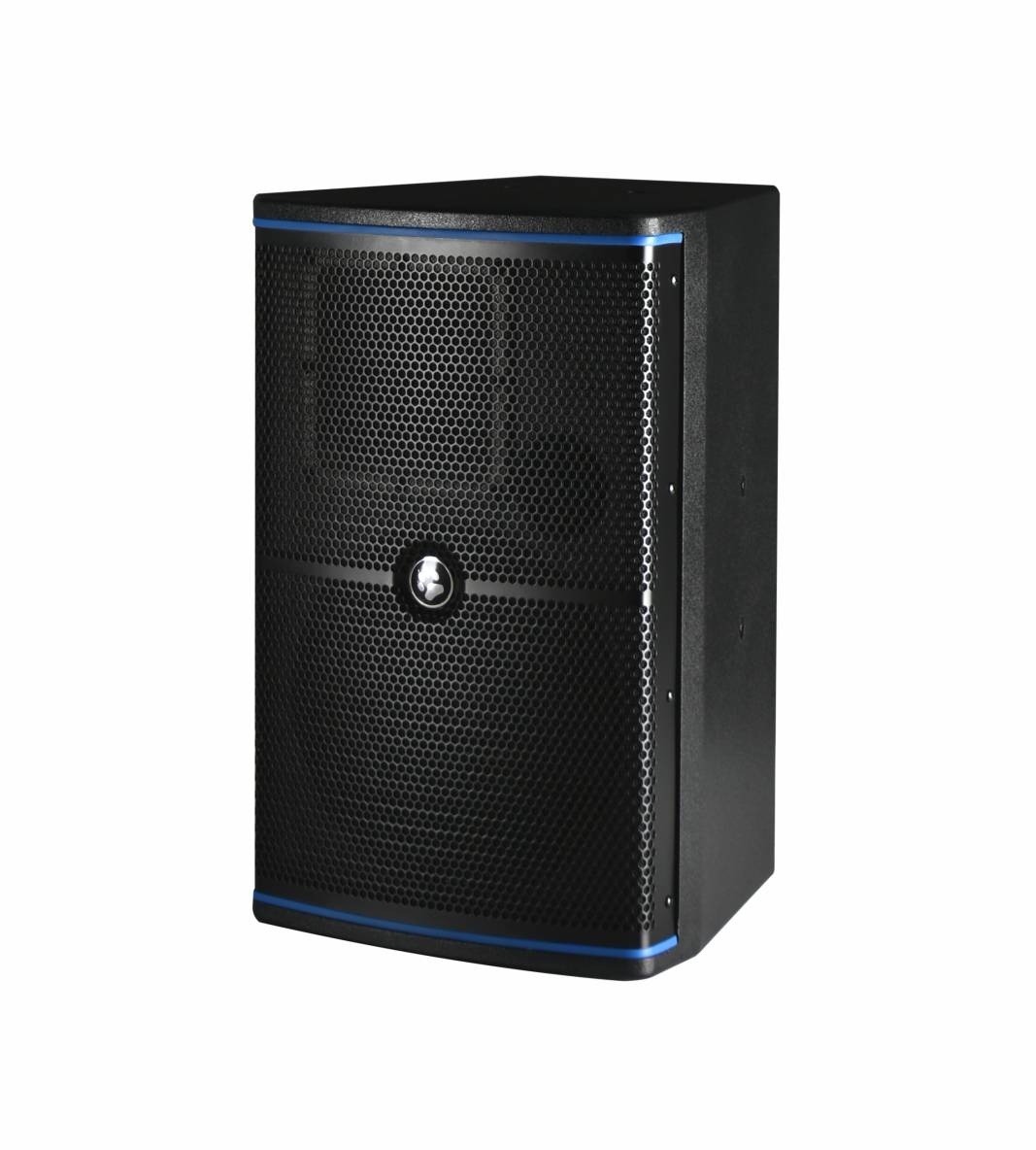

Ks1 多用途扬声器

编号: 10" 2-way Multipurpose speaker
规格: 10寸二分频专业音箱

产品特性
■  二分频二单元多用途全频专业扬声器
■  10英寸低频扬声器, 49.55mm 散热音圈
■  1.4英寸钛振膜高频驱动压缩器, 带34.4mm 音圈组件
■  80° x 60° 恒定覆盖范围, 实现均匀、平滑的轴上和离轴响应
■ 底部配置⌀35mm 支撑座, 适用于需要撑杆或三脚架安装的应用
■ 6个M8螺蚊悬挂点, 可在轻型安装中安全部署
■ 高频信号限制设计, 保护高音的同时又避免功率过载而中断

产品概述

Ks1为多用途专业扬声器，针对安装应用进行优化的高输出二路全频音响系统, 它可以在多种不同的应用场所发挥作用并提供源源不断的高升压级和充足的承载功率。它们能够集成为独立系统或与更广泛的 CAT KING 产品组合结合使用。配置性能优越的1.4"(34.4mm)钛振膜高频扬声器和带2"(49.9mm)散热音圈的高效率10"低频驱动器, 全部驱动单元自主研发，单元的参数及性能也是由工程师根据其产品定位量身定制的，其目的是为了获得更好的产品性价比。经过压力测试的分频网络采用了高频信号保护设计, 在保护高频单元的同时保证设备运行更加顺畅。具有灵活多样的安装使用方式: 三角架支撑、吊装、通过支撑杆与低音炮组合, 它可以满足更多不同现场的扩声需求。

应用范围

酒吧，咖啡厅，宴会厅、会议室、健身房、休闲中心、声场补充。

相关设备

你的系统需要额外的魅力吗?
建议搭配M15B / M18B 超低音音箱，可获得更棒的音频延伸效果。

推荐使用MT450功率放大器，产品性能的发挥更加完美。

技术规格

型号名称	Ks1
产品设计 Design	二分频多用途专业音箱 2-way Multipurpose speaker
产品类型 Type	10英寸全频无源扬声器 10"Full-frequency passive speaker
额定阻抗 Nominal Impedance	8Ω
功率处理能力 Power Handling :
额定功率 RMS（W）	250W
长期最大信号功率 MUSIC（W）	500W
短期峰值功率 PEAK 10ms（W)	1000W
灵敏度 Sensitivity	96dB声压级 SPL 1W@1m
频率响应 Frequency Response (+-3dB)	65Hz - 18KHz
频率响应 Frequency Response (+-10dB)	56Hz - 20KHz
交叉频率 Crossover	2.0 KHz (无源 Passive)
声压级 Sound Pressure level 连续/最大 Program/Max 1M	122dB / 128dB (计算值 Calculated)



驱动器部分 Transducer
低频驱动器 LF Driver:	LF10126F-50
低频尺寸 LF Size	10" (250mm)
低频音圈尺寸 LF Voice coil Size	2" (49.55mm)
低频磁体结构 LF Magnet	126毫米铁氧体磁圈 126mm Ferrite
低频框架材质 LF Framework	铝锥体 Aluminum Tapered
高频驱动器 HF Compressor :	HF100F-1.4
高频驱动器类型 HF Type	圆顶压缩驱动器 Dome compression driver
线圈尺寸 HF Voice coil Size	1.4" (34.4mm)
吼口尺寸 HF Roar Size	1" (26mm)
高频磁体结构 HF Magnet	100毫米铁氧体磁圈 100mm Ferrite
振动膜材质 HF Draphragm	钛金属 Titanium
号筒波导型 Horn	方型 Square
标称覆盖范围 Coverage (HxV)	80° × 60°
保护 Protect	高频信号有效值限制 HF Signal Limiting protection



箱体及附件部分 Cabinet and Accessories
输入连接器 Input Connector	2 个卡侬座 (1正极 / 1负极) 2x XLR (1+ / 1-)
索具和硬件 Rigging and Hardware	6个M8螺栓安装点 M8x6 Bolt mounting points
手柄 Handle	背面1个 1 on the back
箱体形状 Cabinet	梯形 CNC制造 Trapezoid. CNC production
外壳材料和表面处理 Enclosure Material	15毫米高密度胶合板 15mmMDF
外壳涂层及颜色 Enclosure Coating	耐用黑色细点柒, 提供白色选择 Durable Black. Available in white
格栅材料和处理 Grille	黑色穿孔网防潮防尘透声网布 Black net .Moisture & Dustproof mesh
移动和保护 Move and Protect	底部4个高耐磨橡胶脚垫 4 Rubber feet on the bottom
产品尺寸 – 未包装 Product Size (Unpackaged)：
正面高度 Front height	510mm ( 20.08")
后面高度 Back height	510mm ( 20.08")
正面宽度 Front width	320mm ( 12.6")
后部宽度 Back width	200mm ( 7.87")
深度 Depth	330mm ( 13")
产品尺寸 – 包装 package Size：
高度 Height	560mm ( 22.05")
正面宽度 Front width	400mm ( 15.75")
后部宽度 Back width	400mm ( 15.75")
深度 Depth	400mm ( 15.75")
重量 Weight:
净重 Net Weight	13Kg ( 28.66Ibs)
总重量 Package Weight	16Kg ( 35.27Ibs)

Ks蓝线系列扬声器定位于多用途功能，可应用在多种场所，为此，该系列在音色风格设计上力求中庸平衡，该系列采用最成熟的单元配置组合，高频压缩器采用最新的纯钛振膜，频响宽、音色甜润细腻，同时具有平滑的频率响应，低频驱动采用 CAT KING 多年应用的经典单元，大动态，高输出功率。 Ks系列的分频器配置过载保护电路，可以更大程度减少扬声器单元损坏机率，从而保障声场系统运营顺畅。KS系列音箱配置多面吊装固定螺栓, 工程施工方便, 同时保证获得最佳的声场辐射角度。
该系列主要应用在: 会议中心、KTV包房、多功能厅、酒吧、宴会厅、婚礼、夜总会、礼堂等，推荐使用MT系列功率放大器与之配合使用，声场效果更加完美。

可选附件: 悬挂吊环、安装座、U型支架和杆/三脚架支持广泛、灵活的配置。
