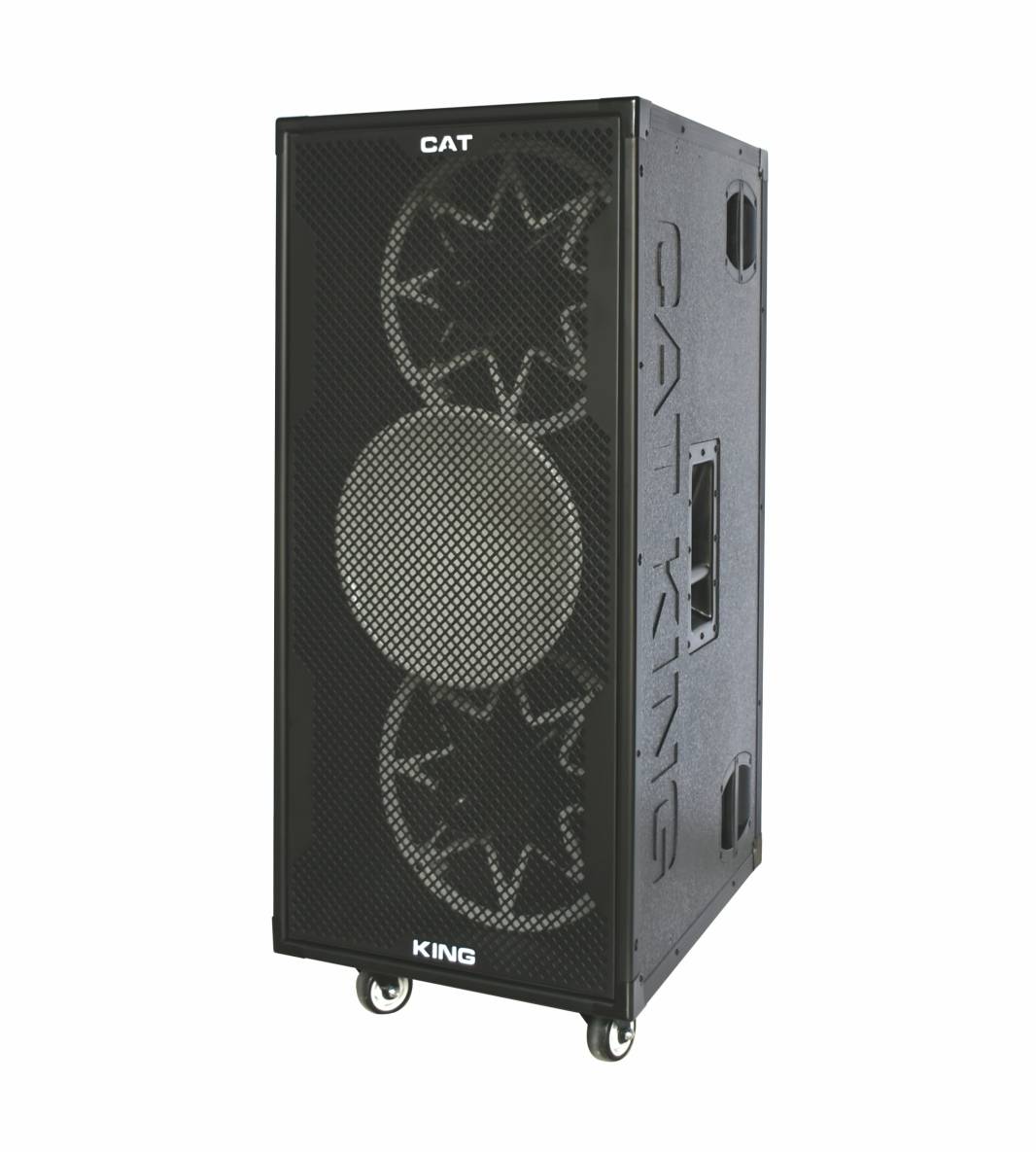

E28 远程扬声器

编号: 2x18" compact and long range speakers
规格: 2x18英寸紧凑型大功率音箱

产品特性
■  紧凑且实用的远射程扬声器 (CAT KING 专利产品)
■  独特的相位锥对称安装设计
■  特殊的大型号角技术可带来令人惊叹的效果
■  4" (102mm音圈) 钛振膜高频压缩驱动器
■ 高功率18 英寸低频扬声器, 4英寸（99.6mm）散热音圈
■ 特制的金属包角和铝合金条外壳包裹, 避免碰损
■  底部安装 4" 脚轮，便捷移动
■  防潮防尘的透声纤维与1.5mm的格栅粘合

产品概述

有针对性的设计：紧凑耐用、使用直观、易于运输。E28 在 E26 成功基础上进一步发展, E28 扬声器的突出特点也是相位锥对称安装设计。在声学上, 凭借其对称的中低频声音整形，配合超大圆形号筒的覆盖角度为整个聆听区域提供了恒定的方向性，并改善了立体声全景。全新的箱体内部结构设计, 提供透明的声音、绝对的清晰度和完美的音频成像。为满足高要求的扩声场所，我们有安装了 4" 高功率的高频压缩驱动器 (HF220F-4), 这可以实现更好的脉冲响应、快速衰减和卓越的效率。HF220F-4高频压缩器功能强大，是性能和可靠性方面的参考。二只强劲的大功率 18"低频驱动器 (LF18220F-100)。带有 4" (100mm)散热音圈，不仅提供紧致、有力的低音。而且中低音频率的再现准确、透明且无失真。特制的低损耗分频网络设计使它们经过压力测试，获得高承载功率和扩展频率响应的同时确保提供高声压级和传输距离更远, 从而可以在更多的应用场所发挥作用。坚硬的聚脲涂层覆盖外壳; 特制的铝合金条包裹, 延长了设备的使用寿命; 免受持续使用的明显磨损, 四只 4" 脚轮安装在底部, 可在繁重的巡演活动中更方便快捷的移动。
全新的理念, 实用的功能; 卓越的灵敏度、频率响应以及具有竞争力的价格支持一系列巡演和固定扩声应用，非常适合更高要求的人声和乐器的现场扩声。

应用范围

完美适用于演出公司和 AV 租赁公司寻找可扩展、易于部署的音频解决方案。

相关设备

搭配 M2.8/VF218SUB/U28 超低音音箱，可获得更宽的频率响应范围。

推荐使用 MT1800 功率放大器，产品性能及声场效果发挥的更加完美。

技术规格

型号名称	E28
产品设计 Design	紧凑型远射程高功率专业音箱
产品类型 Type	2x18英寸全频无源扬声器
额定阻抗 Impedance	4Ω
功率处理能力 Power:
额定功率 RMS（W）	1800W
长期最大信号功率 MUSIC（W）	3600W
短期峰值功率 PEAK 10ms（W)	7200W
灵敏度 Sensitivity	105dB声压级 1W@1M
频率响应 Frequency Range (+-3dB)	52Hz - 18KHz
频率响应 Frequency Range (+-10dB)	45Hz - 20KHz
交叉频率 Crossover	1.3 KHz (无源)
声压级 Sound Pressure level 连续/最大 Program/Max 1M	133dB / 139dB (计算值)



驱动器部分 Transducer
低频驱动器 LF Driver:	LF18220F-100
低频尺寸 LF Size	450mm ( 18")
低频音圈尺寸 LF Voice coil Size	99.6mm ( 4")
低频磁体结构 LF Magnet	220mm 铁氧体磁圈
低频框架材质 LF Framework	铝锥体
高频驱动器 HF Compressor :	HF220F-4
高频驱动器类型 HF Type	圆顶压缩驱动器
线圈尺寸 HF Voice coil Size	102mm ( 4")
吼口尺寸 HF Roar Size	38mm ( 1.5")
高频磁体结构 HF Magnet	220mm 铁氧体磁圈
振动膜材质 HF Draphragm	钛金属
号筒波导型 Horn	特大恒定圆型
标称覆盖范围 Coverage (HxV)	90°
保护 Protect	独立的高频信号电子有效值限制



箱体及附件部分 Cabinet and Accessories
输入连接器 Input Connector	2 个卡侬座 (1+ / 1-) 接线盒
索具和硬件 Rigging and Hardware	12个M10螺栓吊环安装点
手柄 Handle	侧面3个,共6个
箱体形状 Cabinet	梯形 CNC制造
外壳材料和表面处理 Shell Material	18mm 多层桦木夹板
外壳涂层及颜色 Shell Coating	坚硬黑色环保漆涂层
格栅材料和处理 Grille	1.5mm涂层穿孔网防潮防尘透声纤维背衬
移动和保护 Move and Protect	底部4个4"脚轮, 外壳铝合金条包裹
产品尺寸 – 未包装 Product Size (Unpackaged)：
正面高度 Front height	1365mm ( 53.74") 带脚轮
后面高度 Back height	1365mm (53.74) 带脚轮
正面宽度 Front width	590mm ( 23.23")
后部宽度 Back width	380mm ( 23.23")
深度 Depth	755mm ( 29.72")
产品尺寸 – 包装 Package Size
高度 Height	1440mm ( 56.69") 无脚轮
正面宽度 Front width	685mm ( 26.97")
后部宽度 Back width	455mm ( 17.91")
深度 Depth	850mm ( 33.46")
重量 Weight:
净重 Net Weight	99Kg ( 218Ibs)
总重量 Package Weight	110Kg ( 243Ibs)

革命性的音频理念并兼顾实用性
该系统旨在成为中长距离的现场扩声完美高输出解决方案

E系列的设计打破了传统规则, 每个细节都经过专门设计和深思熟虑，并充分考虑了其预期用途。与竞争对手不同的是它们设计紧凑, 减少了占用空间, 更灵活的运输。超大号筒设计,获得更宽广的音频覆射范围。外壳铝合金条包裹, 应对频繁巡演使用中的碰损。多个符合人体工程学设计的手柄支持轻松、不疲劳的握持，从而简化操作。E26 / E28采用对称式的相位锥设计, 在减少声波干扰的同时并投射更远的距离。底部配置脚轮, 移动更便捷。

		111111111		111111111		11111111111		111111111111

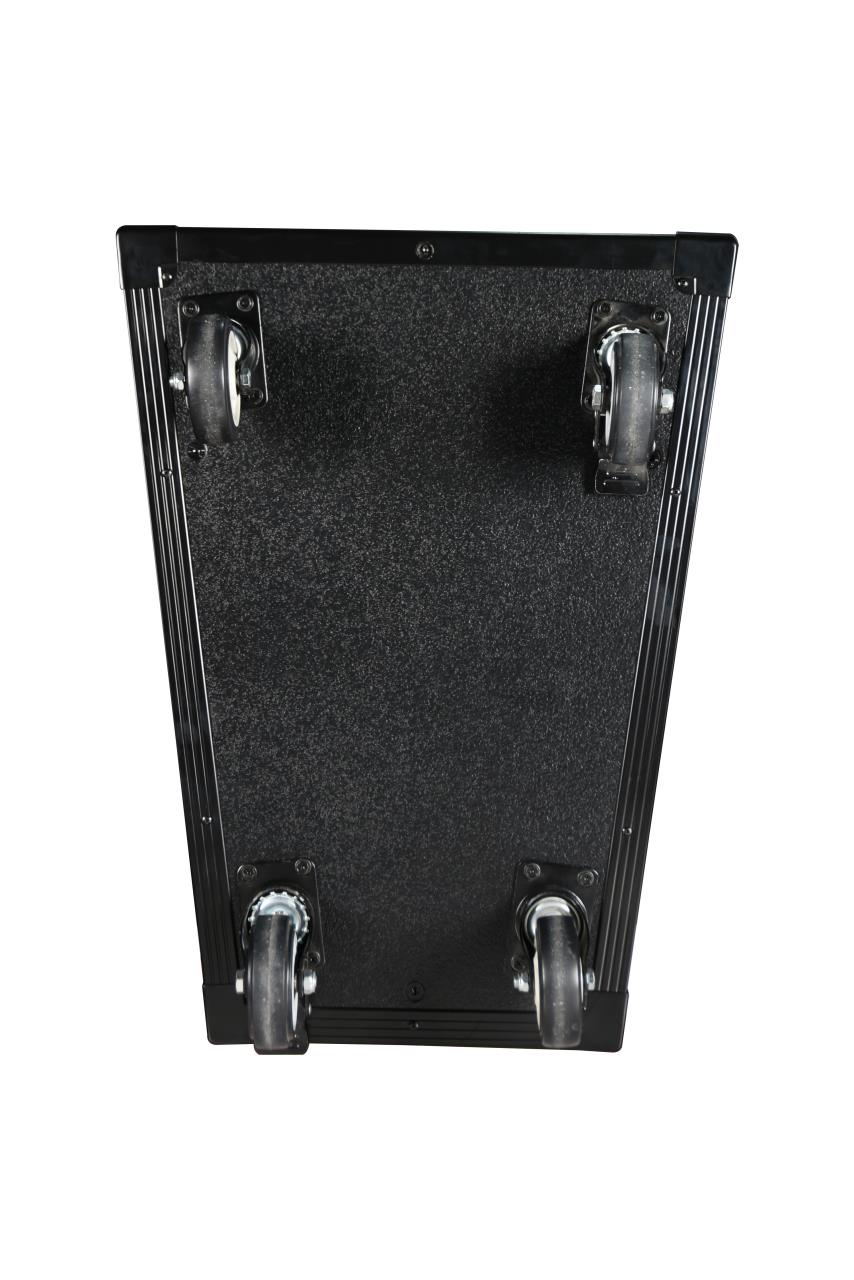

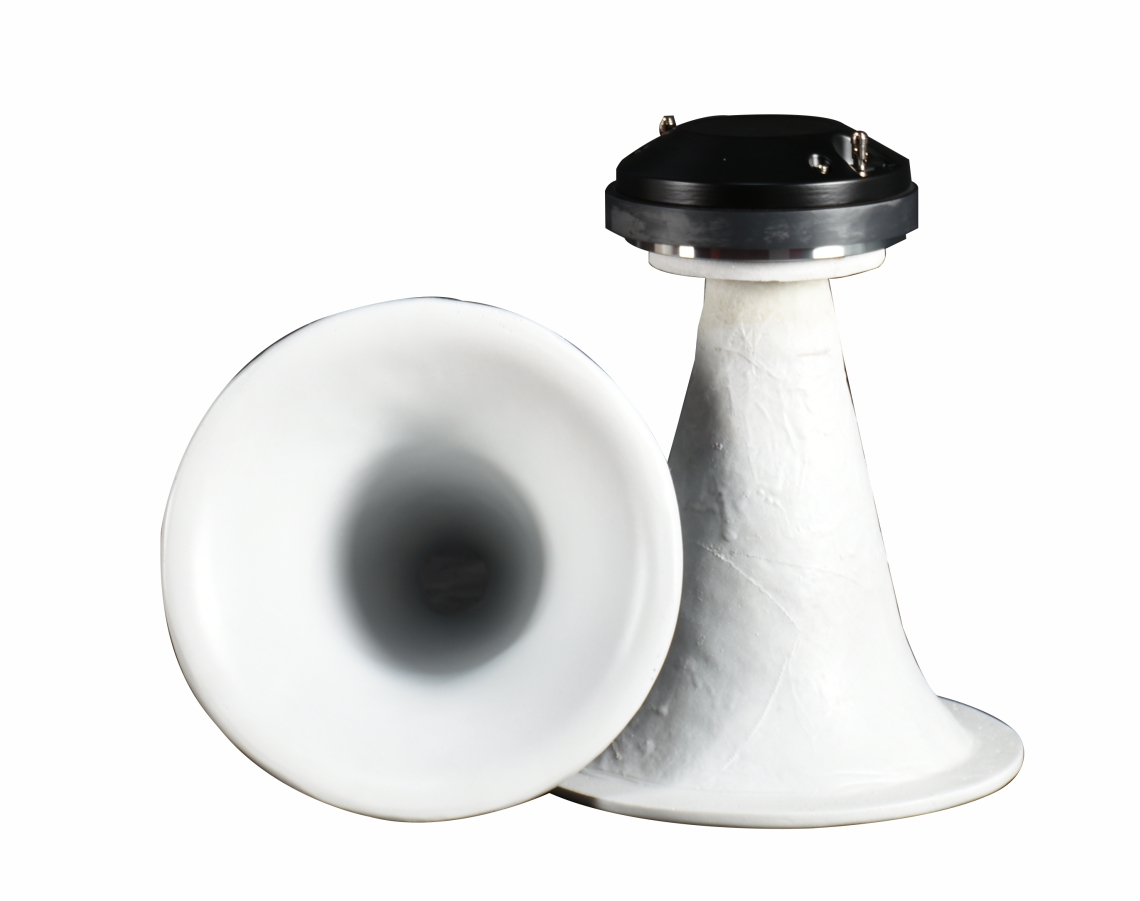

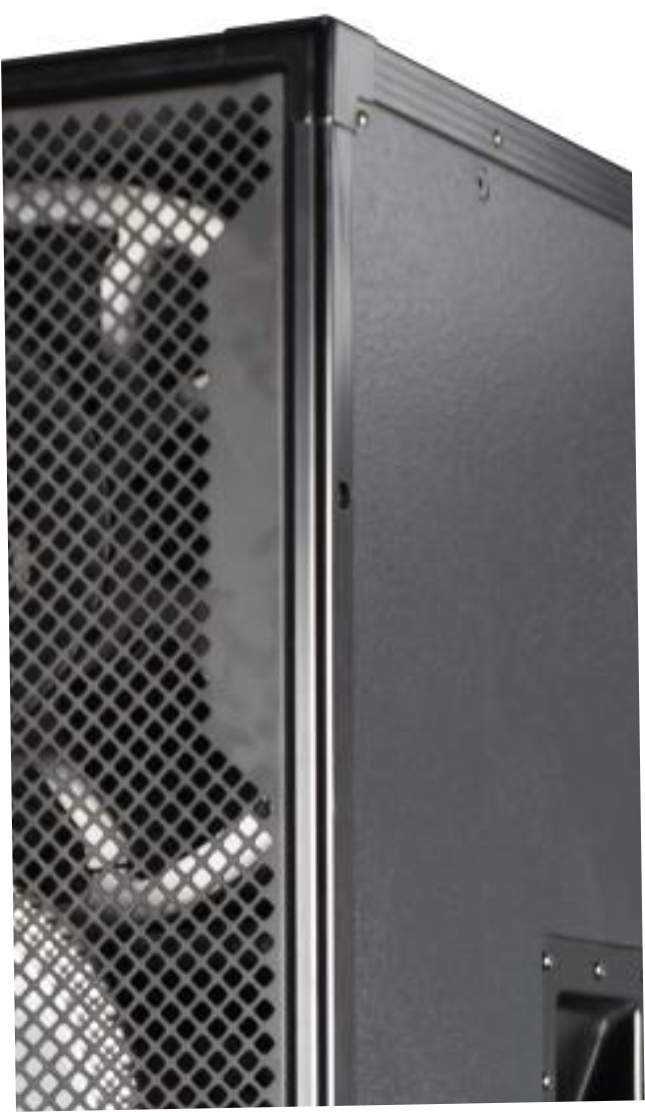

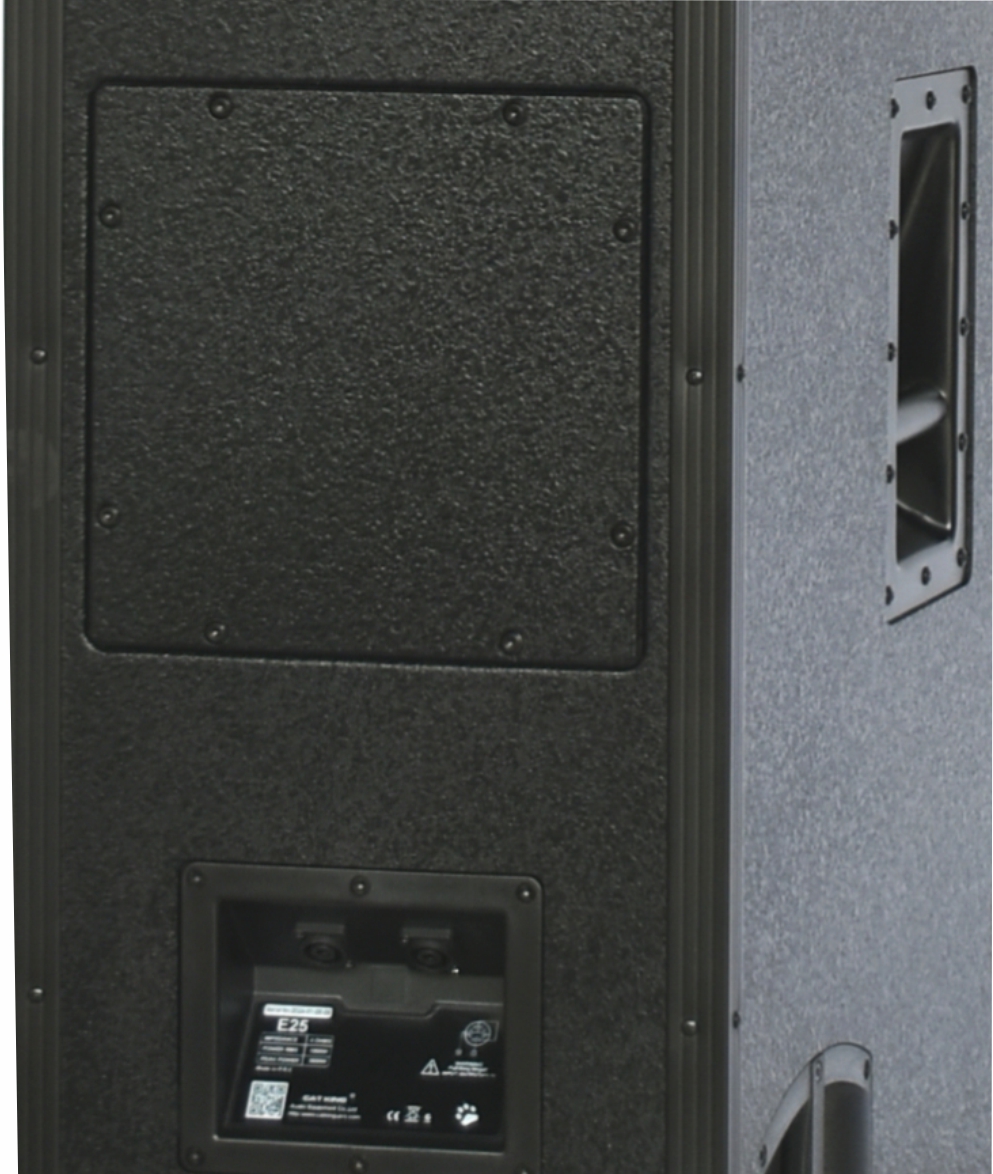

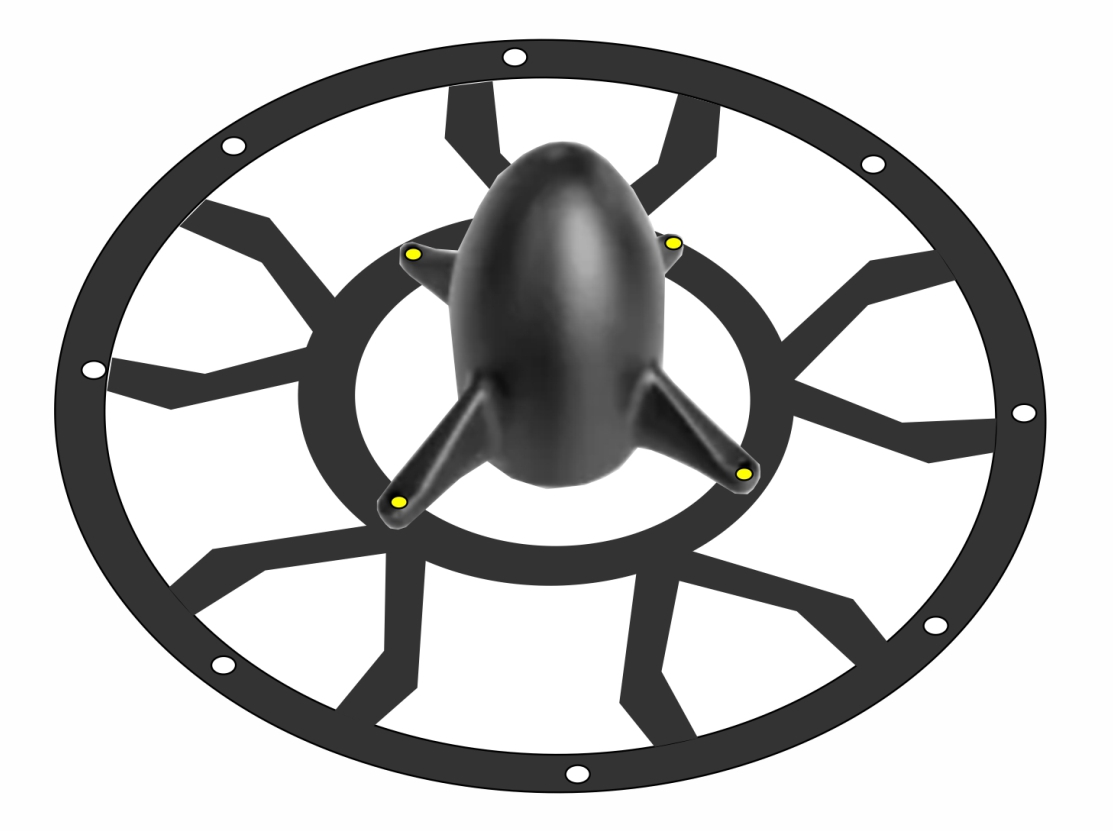

	特制超大型圆形号筒, 更大程度的获得频率响应和声音覆盖的范围。		与竞争对手不同, 相位锥对称式安装设计, 有效改善了音箱的频响特性和电声转换效率, 并得到良好的线性反应。		特制的金属包角和铝合金条包裹外壳, 在频繁的使用中避免碰损。		底部安装4个脚轮, 方便快速的安装移动。		背面高频压缩器安装设计, 这种方法同时也提供了更好的配件更换服务。
